型材参数

型材壁厚

框:2.0mm

玻扇:1.8mm

系列名称

框占墙厚

侧框可视面

上轨可视面

下轨可视面

勾边可视面

门扇厚

提升推拉窗

120mm

内:45mm

外:45mm

内:76mm

外:76mm

内:46mm

外:46mm

46mm

67mm

系列名称

框占墙厚

框可视面

竖中柱可视面

横中柱可视面

扶手可视面

\

提升推拉窗固定位

120mm

内:45mm

外:45mm

内:69mm

内：46mm

内：80mm

\

隔热条规格

外框：25mm      下轨、固定竖中柱14.8mm     玻扇：14.8mm

下固定：25mm

五金配置

标 配

宝高五金（不含把手）

选配1

把手

德国威必驰VBH

玻璃配置

标 配

5+20A+5（玻扇）、5+20A+5（固定）、8+1.52PVB+8精磨边(护栏玻璃）

选配1

8+15A+8（固定）、10+15A+10（固定）、5+1.14PVB+5+12A+6（固定）

选配2

格 条

无

百叶

无

纱网规格

标 配

可配磁力纱窗、线控随意停纱窗

选配1

套 线

无

其 他

无

开启方式

一侧开一侧固定；两侧开中间固定；中间对开两侧固定；

开启位可做提升推拉窗等

尺寸限制

尺 寸

下滑轮(承重120kg)

最小 min

最大 max

固定位

最小 min

最大 max

每扇宽度mm

650

1400

\

\

每扇高度mm

1190

2600

\

\

每扇面积m²

0.774

3.5

\

6.5

产品性能

抗风压性能

分级:1-9

级 别

设计值:6级

水密性能

分级:1-6

设计值:5级

气密性能

分级:1-8

设计值:7级

保温性能

分级:1-10

设计值:5级,2.2W/M²*k

隔音性能

分级:1-6

设计值:3级，33db

产品特点

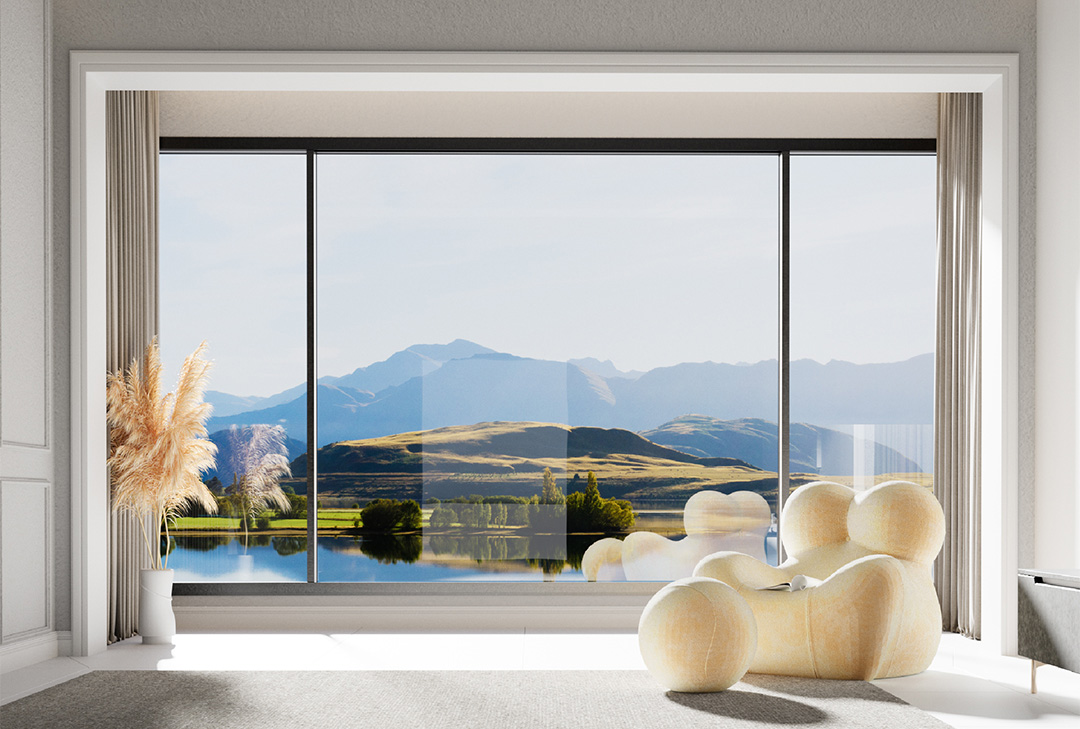

1.极窄隐扇设计，窗扇框四边可做隐框结构，关闭状态开启和固定可视状态一致；勾边可视面46mm，配合大板块落地玻璃及安全玻璃防护栏设计，真正实现了全景视野；

2.大板块开启，无框转角；标配双白玻中空钢化玻璃，可基于隔热、遮阳、强化安全要求选配LOW-E玻璃、中空百叶玻璃、夹胶中空玻璃

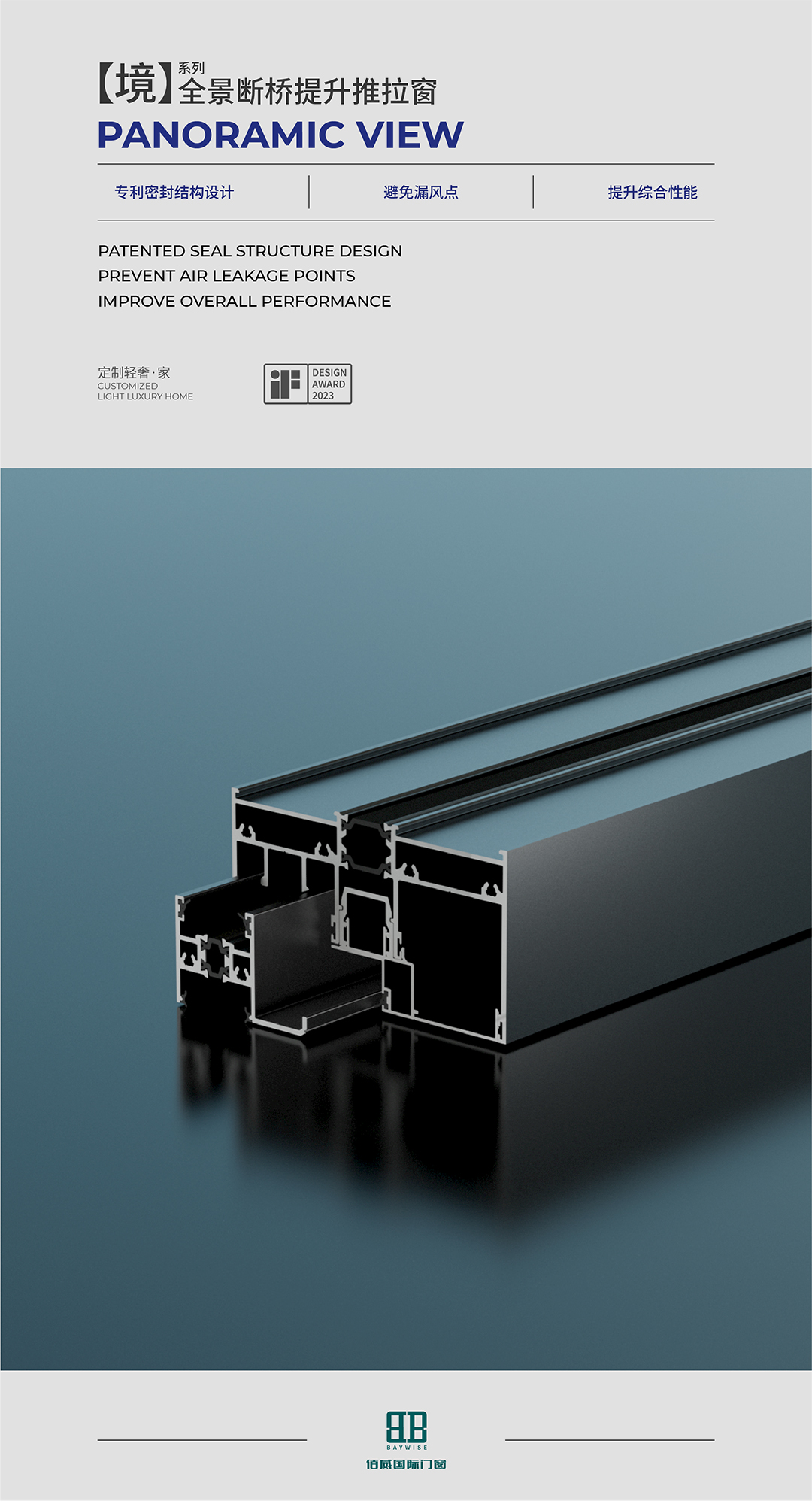

3.专利性的防水设计，下横框设计独特的三道密封结构，下潜式排水通道，配套窗台结构，实现内外水槽分离式排水设计，提供优异的排水性能；上框专利密封结构设计，完全避免了传统提升推拉产品的最大漏风点，综合性能接近平开产品；

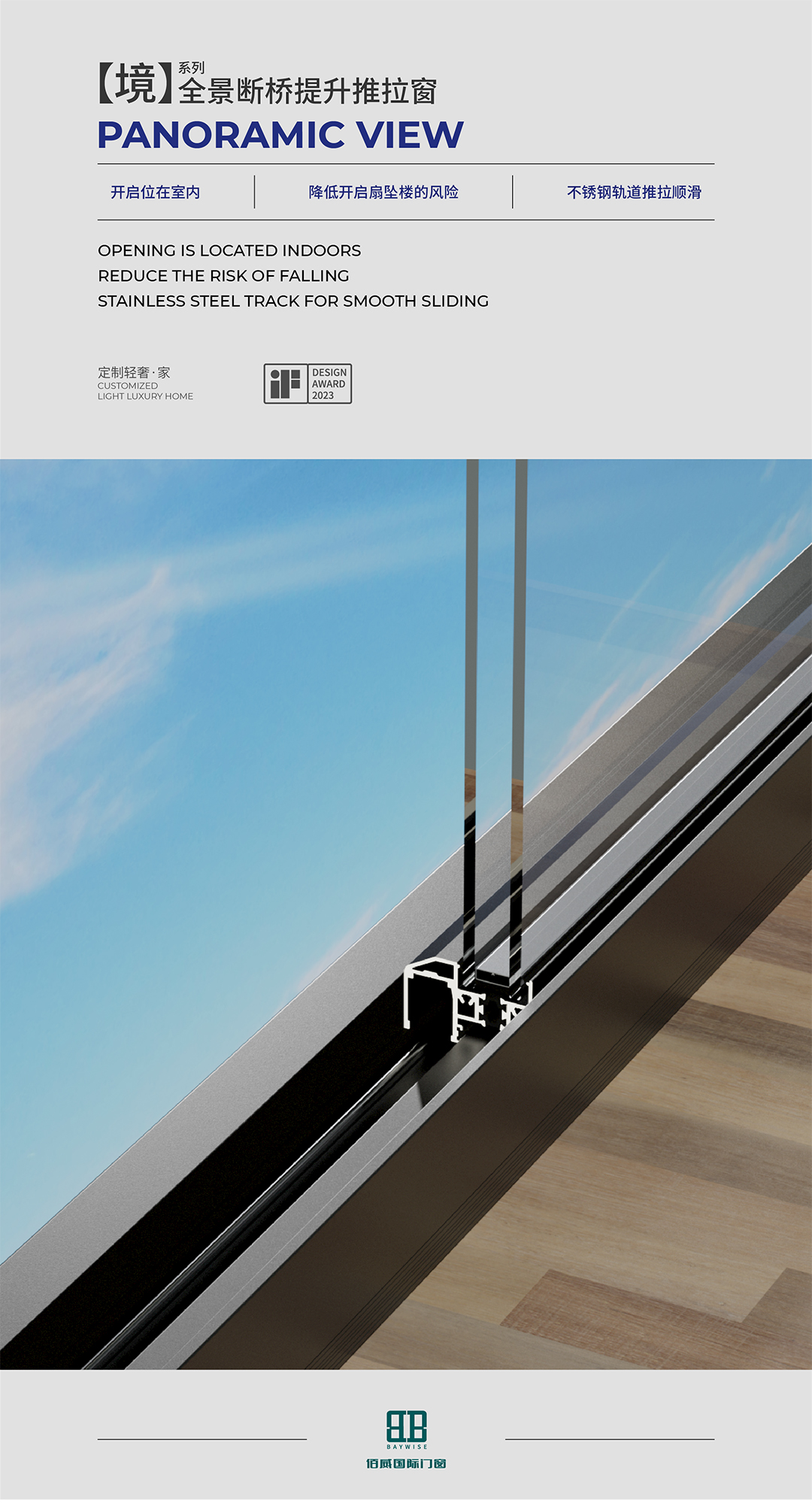

4.开启位在室内，极大的降低了开启扇坠楼的风险；

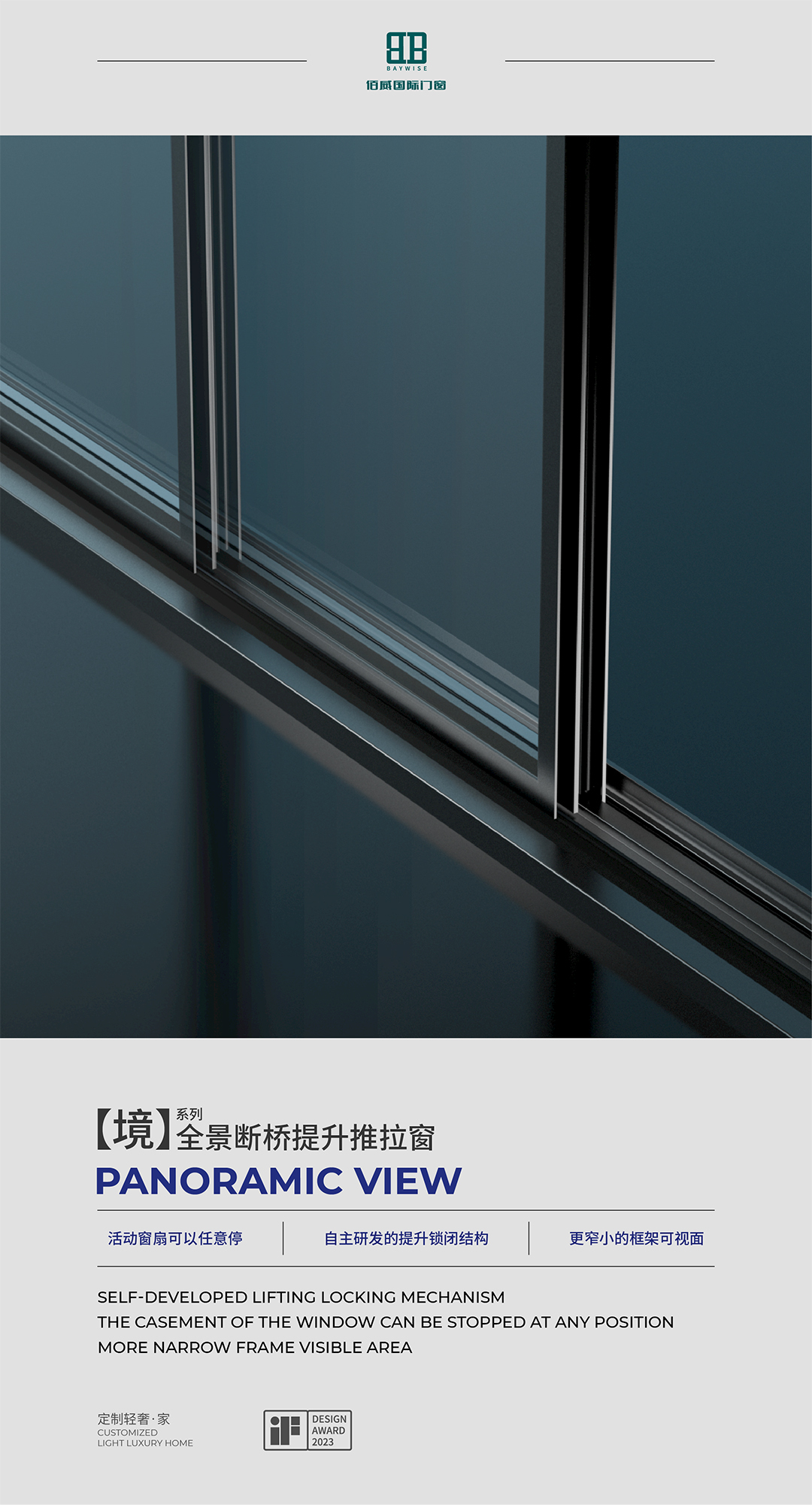

5.自主研发的提升锁闭结构，活动窗扇可以任意停，提供最大的使用便利性；侧装锁闭系统及滑轮传动系统，可提供更加窄小的框架可视面；

6. 窗型设计，主要应用于封闭阳台,可做落地或带窗台结构的窗型；开启功能可实现一侧开一侧固定、两侧开中间固定、中间对开两侧固定三种主要窗型；

7. 横向拉动可配专用磁力纱窗、线控随意停纱窗；竖向配套电动下拉纱窗；纱窗主体结构均隐藏在框架结构内，最大程度的保证可视面的超窄效果。
